江西科達衡器有限公司稱目前，電子衡器和電子稱重系統廣泛應用于貿易結算、冶金、化工、鐵路等各個領域與
行業。其應用環境也是相當復雜，浪涌電壓以及雷擊等環境對電子衡器的破壞能力不可估量。
浪涌電壓和雷擊影響的環境也是比較復雜，我們必須分析現場、積累經驗，充分利用各種有
效手段來解決它們對系統造成的損害。電子衡器稱重系統所需的浪涌保護應在系統設計中進行綜合考慮

1  三級保護
電子衡器稱重系統所需的浪涌保護應在系統設計中進行綜合考慮，針對電子衡器的特
性，應用于該系統的浪涌保護器基本上可以分為三級，對于電子衡器的供電設備來說，需要
雷擊電流放電器、過壓放電器以及終端設備保護器。數據通信和測控技術的接口電路，比供
電系統電路顯然要靈敏得多，所以必須對數據接口電路進行保護。
電子衡器裝置的供電設備的第一級保護采用的是雷擊電流放電器，為保證后續設備不承
受太高的殘壓，必須根據被保護范圍的性質，在下級設備中安裝過電壓放電器，作為二級保
護措施。第三級保護是為了保護儀器設備，采取的方法是，把過電壓放電器直接安裝在儀器

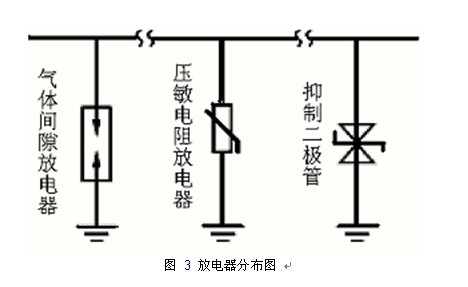

的前端。電子稱重控制系統三級保護布置如圖 3 所示。在不同等級的放電器之間，必須遵守
導線的最小長度規定。供電系統中雷擊電流放電器與過壓放電器之間的距離不得小于 10m，
過壓放電器同儀器設備保護裝置之間的導線距離則不應小于 5m。

2  三級保護器件
（1）充有惰性氣體的過電壓放電器是自動控制系統中應用較廣泛的一級地磅浪涌保護器件。
充有惰性氣體過電壓放電器，一般構造的這類放電器可以排放 20kA（8/20s）或者 2.5kA
（10/350s）以內的瞬變電流。氣體放電器的響應時間處于 ns 范圍，被廣泛地應用于遠程
通信范疇。該地磅器件的一個缺點是它的觸發特性與時間相關，其上升時間的瞬變量同觸發特性
曲線在幾乎與時間軸平行的范圍里相交。因此保護電平將同氣體放電器額定電壓相近。而特
別快的瞬變量將同觸發曲線在十倍于氣體放電器額定電壓的工作點相交，也就是說，如果某
個氣體放電器的最小額定電壓 90V，那么線路中的地磅殘壓可高達 900V。它的另一個缺點是可能
會產生后續電流。在氣體放電器被觸發的情況下，尤其是在阻抗低、電壓超過 24V 的電路中
會出現下列情況：即原來希望維持幾個 ms 的短路狀態，會因為該氣體放電器繼續保持下去，
由此引起的后果可能是該放電器在幾分之一秒的時間內爆碎。所以在應用氣體放電器的過電
壓保護電路中應該串聯一個熔斷器，使得這種電路中的地磅電流很快地被中斷。
（2）壓敏電阻被廣泛作為系統中的二級保護器件，因壓敏電阻在 ns 時間范圍內具有更
快的響應時間，不會產生后續電流的問題。在測控設備的保護電路中，壓敏電阻可用于放電
電流為 2.5kA～5kA（8/20s）的中級保護裝置。壓敏電阻的缺點是老化和較高的電容問題，
老化是指壓敏電阻中二極管的 PN 部分，在通常過載情況下，PN 結會造成短路，其漏電流將
因此而增大，其值的大小取決于承載的頻繁程度。其應用于靈敏的測量電路中將造成測量失
真，并且器件易發熱。壓敏電阻大電容問題使它在許多場合不能應用于高頻信息傳輸線路，
這些電容將同導線的電感一起形成低通環節，從而對信號產生嚴重的阻尼作用。不過，在
30kHz 以下的頻率范圍內，這一阻尼作用是可以忽略的。
（3）抑制地磅二極管一般用于高靈敏的電子電路，其響應時間可達 ps 級，而器件的限壓值
可達額定電壓的 1.8 倍。其主要缺點是電流負荷能力很弱、電容相對較高，器件自身的電容
隨著器件額定電壓變化，即器件額定電壓越低，電容則越大，這個電容也會同相連的導線中
的電感構成低通環節，而對數據傳輸產生阻尼作用，阻尼程度與電路中的信號頻率相關。
